Пункты газорегуляторные блочные с узлом учета газа ПГБ-13-2НВ-У1, ПГБ-15-2НВ-У1, ПГБ-16-2НВУ-1

Запросить цену

Пункты газораспределительные блочные ПГБ-13-2НВ-У1, ПГБ-15-2НВ-У1, ПГБ-16-2НВУ-1 имееют две линии редуцирования, узел учета газа и два регулятора на низкое и высокое давление при параллельной установке регуляторов. Предназнаечны для редукции давления и поддержания его в заданных пределах.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

	13-2НВ-У1	15-2НВ-У1	16-2НВ-У1
Регулятор давления газа:
Линия 1	РДГ-50Н	РДГ-80Н	РДГ-150Н
Линия 2	РДГ-50В	РДГ-80В	РДГ-150В
Давление газа на входе, Р_вх, МПа	1,2	1,2	1,2
Диапазон настройки давления газа на выходе, кПа:
Линия 1	1,5–60	1,5–60	1,5–60
Линия 2	60–600	60–600	60–600
Пропускная способность (для газа плотностью g = 0,73 кг/м³), м³/ч:	6200	11 600	25 600
Габаритные размеры, мм*:
длина, L	3100	3500	4200
ширина, B	2300	2400	2400
Масса, кг*	3500	3900	5100

* Массу изделий уточнять при заказе, в таблице указаны справочные данные.

Купить ПГБ-13-2НВ-У1, ПГБ-15-2НВ-У1, ПГБ-16-2НВУ-1 в Челябинске

Компания обеспечивает прямые поставки промышленного оборудования, включая ПГБ-13-2НВ-У1, ПГБ-15-2НВ-У1, ПГБ-16-2НВУ-1. Продукция сертифицирована и полностью соответствует техническим регламентам, действующим на территории РФ. Мы организуем доставку в Челябинск с соблюдением всех требований к транспортировке сложных технических изделий.

Для корректного расчета сметы рекомендуем запросить коммерческое предложение. Менеджеры предоставят актуальную стоимость оборудования после уточнения комплектации и условий оплаты. Связаться с отделом продаж можно по телефону в рабочее время либо отправить заявку через форму на сайте – в этом случае специалист перезвонит для уточнения деталей в течение дня.

Технические специалисты компании готовы проконсультировать по вопросам эксплуатации, производительности и совместимости оборудования с существующими производственными линиями. Мы поможем подобрать оптимальную модификацию, исключающую лишние затраты на избыточный функционал. Доставка в Челябинск осуществляется после полного согласования спецификации и подписания договора.

Пункт работает следующим образом.

Газ по входному трубопроводу через входной кран 1 и фильтр 2 поступает на счетчик газа 8, а затем на две параллельные линии редуцирования к регуляторам давления 6, 14 регуляторы снижают давление газа до установленного значения и поддерживают его на заданном уровне. После редуцирования газ через выходные краны 18, 19 поступает потребителю по двум линиям.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 9 или 12 и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывают предохранительно-запорные клапаны, перекрывая подачу газа.

На фильтре 2 установлен манометр 4 для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.

В случае ремонта оборудования при закрытых входном 1 и выходных 18, 19 кранах газ поступает к потребителю по байпасу. Регулирование давления газа производится двумя последовательно установленными кранами 11, 20, обеспечивающими плавность установки давления. Контроль давления производится по выходному манометру 5.

Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором.

На входном газопроводе после входных кранов, после регуляторов давления газа и на байпасе предусмотрены продувочные трубопроводы.

В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».

Схема пневматическая функциональная:
1, 3, 7, 10, 15, 18, 19, 20, 22 — краны шаровые; 2 — фильтр ФГ; 4 — манометр типа МТ; 5 — выходной манометр типа МТ; 6 — регулятор давления газа; 8 — счетчик газовый; 9 — предохранительный сбросной клапан; 11 — кран шаровой (с механическим приводом); 12 — предохранительный сбросной клапан; 13 — манометр водяной (не комплектуется); 14 — регулятор давления газа; 16 — регулятор давления (для отопления); 17 — газогорелочное устройство

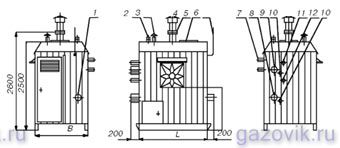

Габаритный чертеж газорегуляторного пункта блочного ПГБ*:
1 — Р_вх; 2 — выход клапана предохранительного сбросного; 3 — дымоход; 4 — дефлектор; 5 — взрывобезопасный клапан; 6 — молниеотвод; 7 — продувочный патрубок; 8 — Р_вых.1; 9 — _Рвых.2; 10 — подвод импульса к регулятору; 11 — вход клапана предохранительного сбросного № 1; 12 — вход клапана предохранительного сбросного № 2

* Габаритные размеры изделий уточнять при заказе, на чертежах указаны справочные данные.

Вы можете скачать опросный лист в формате DOC или PDF:

Опросный лист на ГРПШ, ГРУ, ПГБ
DOC, PDF

Для просмотра опросных листов в формате DOC Вы можете использовать Microsoft Word, OpenOffice, в формате PDF — Acrobat Reader, Foxit Reader, Sumatra PDF или другую удобную программу.
