Газорегуляторные пункты шкафные ШБДГ-10Г, ШБДГ-10В

Шкафные газорегуляторные пункты ШБДГ-10Г, ШБДГ-10В предназначены для понижения давления газа от 0,05 МПа на входе до 1,65 кПа на выходе устройства, а также служат для его поддержания на заданном уровне.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики и основные параметры ШБДГ-10Г, ШБДГ-10В

Наименование параметраРазмерностьВеличина параметра
1 Давление на входе МПа
(кгс/см2)
0,05 ÷ 0,3 ( 0,5 ÷ 3)
2 Давление на выходе кПа
(мм.вод.ст.)
1,3 - 5 (130 - 500)
3 Специальная регулировка давления на выходе (по требованию заказчика) кПа
(мм.вод.ст.)
3 ÷ 5
(300 ÷ 500)
4 Пропускная способность по природному газу при плотности 0,73 кг/м
режим «тупик»
м3 0 ÷ 20
0
5 Герметичность затворов запорных устройств   Класс А
ГОСТ Р 54808-2011
6 Максимальный перепад на фильтре в состоянии поставки МПа
(кгс/см2)
0,01 (0,1)
Максимальный перепад на фильтре допустимый в эксплуатации 0,1 (1)
7 Присоединительные размеры под сварку входного патрубка мм Ду = 20
Присоединительные размеры под сварку выходного патрубка Ду = 25
8 Масса, не более кг 10
9 Срок службы лет 36

Газорегуляторные шкафные установки ШБДГ-10Г, ШБДГ-10В

Рис. 1: слева направо - ШБДГ-10Г, ШБДГ-10В

Таблица пропускной способности

Давление перед регулятором, Р вх., МПа0,30,20,1
Давление после регулятора, Р вых., Па 2000 2000 2000
Расход газа, м³/ч (плотность газа р=0,73 кг/м³, при t=20°С и p=0,1013 МПа) 20 15 10

Заводская настройка

Наименование параметраРазмерностьВеличина параметра
1 Давление на входе МПа (кгс/см2) 0,05 ÷ 0,3
(0,5 ÷ 3)
2 Давление на выходе кПа, (мм.вод.ст.) 1,65 (165)
3 Неравномерность регулиров и Рвых % ±10
4 Настройка давления на срабатывание ПЗК max кПа
(мм.в.ст.)
2,75÷2,90
(275÷290)
Настройка давления на срабатывание ПЗК min 0,5±0,01
(50±10)

Габаритный чертеж установки ШБДГ-10В, ШБДГ-10Г

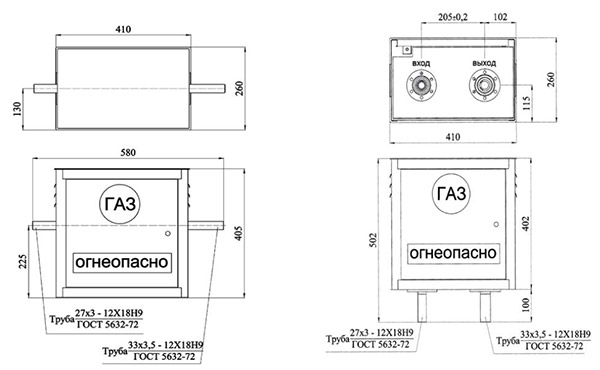

Рис. 2: Габаритный чертеж установок ШБДГ-10Г, ШБДГ-10В (слева направо)

Шкафная газорегуляторная домовая установка ШБДГ-10Г

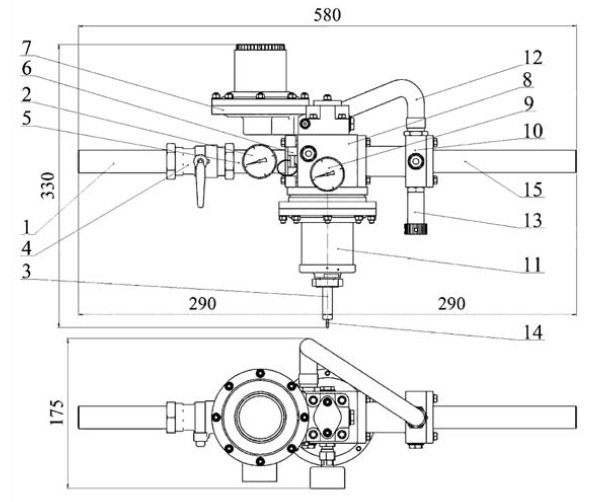

Рис. 3: Шкафная газорегуляторная домовая установка ШБДГ-10Г:
1 – Фланец входа; 2 – Манометр Рвх; 3 – Футорка; 4 – Кран шаровой; 5 – Патрубок входа; 6 – Фильтр; 7 – Корпус редуктора; 8 – Корпус дозатора; 9 – Манометр перепада давления; 10 – Патрубок выхода; 11 – Узел ПЗК; 12 – Линия обратной связи; 13 – Штуцер замера Рвых; 14 – Указатель срабатывания ПЗК; 15 – Фланец выхода;

Шкафная газорегуляторная домовая установка ШБДГ-10В

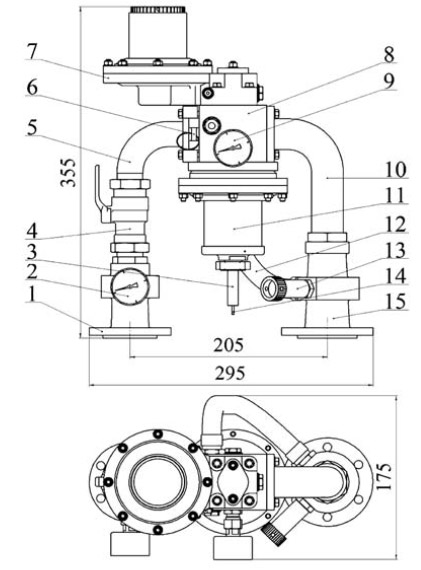

Рис. 4: Шкафная газорегуляторная домовая установка ШБДГ-10Г:
1 – Фланец входа; 2 – Манометр Рвх; 3 – Футорка; 4 – Кран шаровой; 5 – Патрубок входа; 6 – Фильтр; 7 – Корпус редуктора; 8 – Корпус дозатора; 9 – Манометр перепада давления; 10 – Патрубок выхода; 11 – Узел ПЗК; 12 – Линия обратной связи; 13 – Штуцер замера Рвых; 14 – Указатель срабатывания ПЗК; 15 – Фланец выхода;
