Газорегуляторный пункт шкафной ГРПШ-13-2Н-У1

от 110 000 ₽

Пункты газорегуляторные ГРПШ-13-2Н-У1 безопасно понижают входное высокое давление газа на низкое в диапазоне 1,5-60 кПа. В случае выхода из строя оборудования на одной линии редуцирования в работу включается резервная.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики ГРПШ-13-2Н-У1

Регулятор давления газа	РДГ-50Н
Рабочая среда	природный газ по ГОСТ 5542-87
Давление газа на входе, Р_вх, МПа	1,2
Диапазон настройки выходного давления, Р_вых, кПа	1,5–60
Пропускная способность (для газа плотностью р = 0,73 кг/м3), м³/ч	6200
Тепловая мощность устройства горелочного, кВт	7
Габаритные размеры, мм* длина L ширина B высота H	2000 1400 1600
Масса, кг*:	550

* Габаритные размеры и массу изделий уточняйте при заказе, в таблице указаны справочные данные.
** По заказу возможно изготовление ГРПШ-13-2Н-У1 с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.

Купить ГРПШ-13-2Н-У1 в Челябинске

Компания осуществляет поставки промышленного оборудования на условиях прямых договоров. ГРПШ-13-2Н-У1 имеют сертификацию и допущены к эксплуатации на объектах различного уровня сложности. Организована доставка в Челябинск с возможностью страхования груза и отслеживания его местоположения в режиме реального времени.

Стоимость оборудования формируется на основе прайс-листов производителя с учетом логистического плеча. Получить точные цифры можно, позвонив по контактному телефону. Второй вариант связи – форма обратной связи, после заполнения которой менеджер перезванивает для уточнения деталей заявки и последующей отправки счета.

Инженеры компании проводят консультации по выбору оборудования и его совместимости с существующими системами. Можно уточнить технические нюансы без выезда специалиста на объект. Доставка в Челябинск осуществляется в строгом соответствии с условиями договора поставки. Компания обеспечивает полный пакет документов, включая счета-фактуры и товарные накладные.

Газорегуляторные пункты шкафные ГРПШ-13-2Н(В)-У1, ГРПШ-15-2Н(В)-У1, ГРПШ-16-2Н(В)-У1

Схема пневматическая функциональная:
1 — запорная арматура; 2 — фильтр; 3 — входной манометр; 4 — регулятор давления газа; 5 — предохранительный сбросной клапан; 6 — кран трехходовой; 7 — регулятор давления газа (на отопление); 8 — газогорелочное устройство; 9 — запорная арматура; 10, 11, 12 — запорная арматура; 13 — выходной манометр

ГРПШ, газорегуляторные установки и пункты газорегуляторные блочные (в дальнейшем пункты) предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийных повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

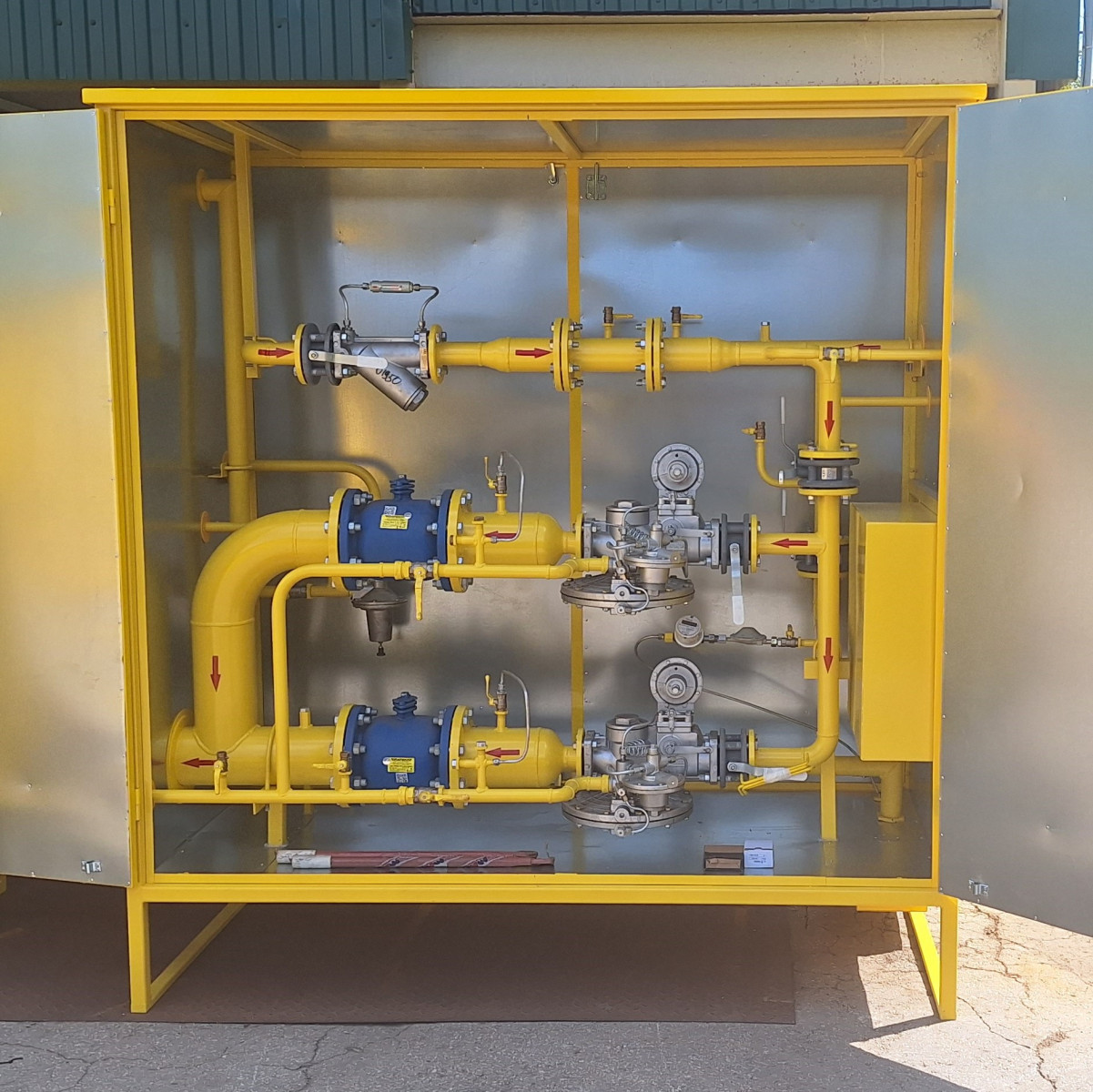

В состав пункта входят:

— узел фильтра;

— основная линия редуцирования давления газа;

— резервная линия редуцирования давления газа.

В шкафных пунктах к выходной линии, на расстоянии не менее 5 ДУ от перехода, подключены предохранительный сбросной клапан и импульсный трубопровод.

Принцип работы. Газ по входному трубопроводу через входной кран 1 (рис. 9.15), фильтр 2 поступает к регулятору давления газа 4, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 9 поступает к потребителю.

Контроль выходного давления производится выходным манометром 13.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 5, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор.

На входном газопроводе установлен манометр 3, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра— 10 кПа.

В случае ремонта оборудования газ поступает к потребителю через резервную линию редуцирования, где газ по входному трубопроводу через входной кран 1, фильтр 2 поступает к регулятору давления газа 4. Здесь происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 9 газ поступает к потребителю.

Контроль выходного давления производится выходным манометром 13. На основной и резервной линиях редуцирования после входного крана 1, после регулятора давления газа 4 предусмотрены продувочные трубопроводы.

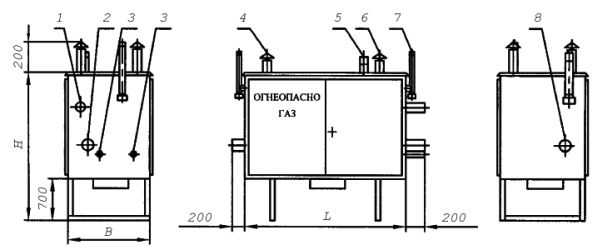

Габаритный чертеж газорегуляторного пункта шкафного (ГРПШ)*:
1 — вход клапана предохранительного сбросного; 2 — Рвых; 3 — подвод импульса к регулятору; 4 — вентиляционный патрубок; 5 — выход клапана предохранительного сбросного; 6 — дымоход; 7 — продувочный патрубок; 8 — Рвх

* Габаритные размеры изделий уточняйте при заказе, на чертежах указаны справочные данные.
