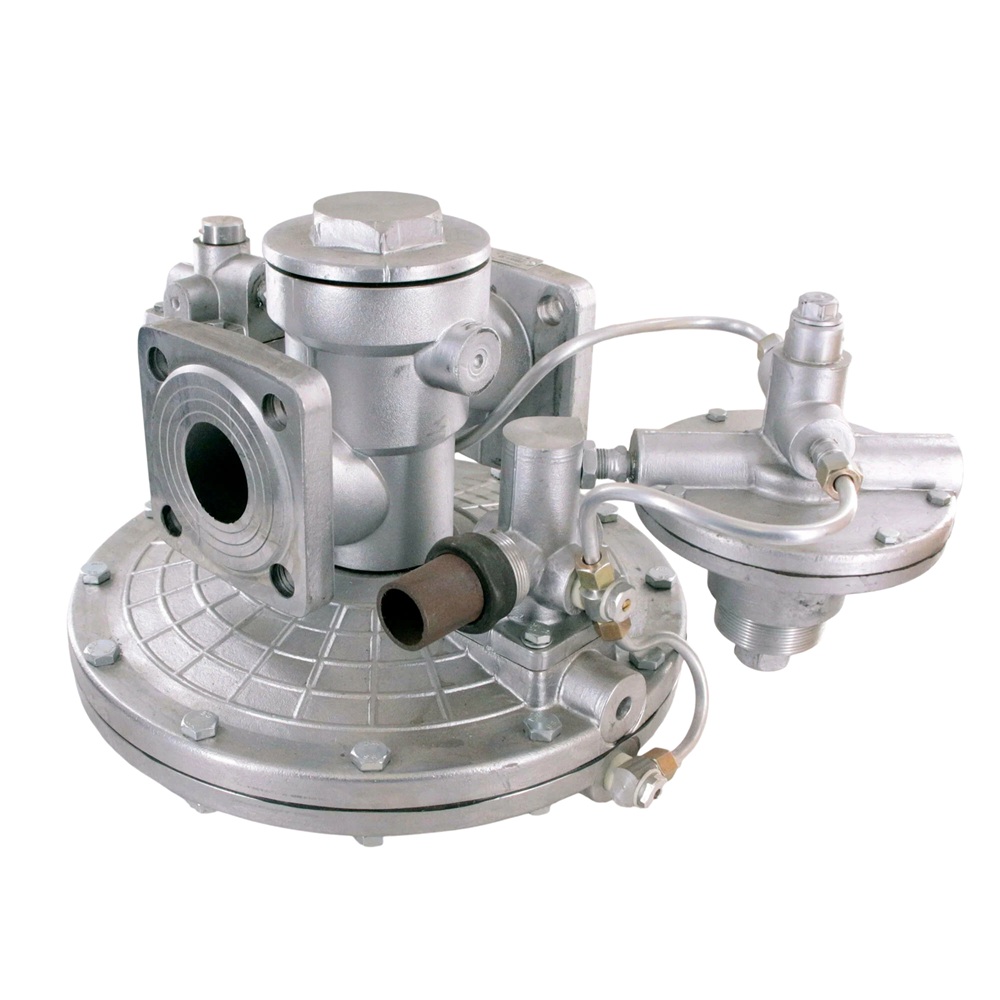

Регуляторы давления газа РДБК1-50, РДБК1П-50, РДБК1-100, РДБК1П-100

от 11 050 ₽

Регуляторы давления газа РДБК1-50, РДБК1П-50, РДБК1-100, РДБК1П-100 предназначены для понижения высокого и среднего давления на низкое значение, и автоматического поддержания на заданном уровне. Предназначены для установки в ГРП, обслуживающих коммунально-бытовые, промышленные, сельскохозяйственные объекты.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятие-изготовитель: ОАО «Газаппарат»

Технические характеристики

РДБК1-50 РДБК1П-50 РДБК1-100 РДБК1П-100
РДБК1- 50-25 РДБК1- 50-35 РДБК1П- 50-25 РДБК1П- 50-35 РДБК1- 100-50 РДБК1- 100-70 РДБК1П- 100-50 РДБК1П- 100-70
Диаметр условного прохода входного фланца 50 50 50 50 100 100 100 100
Максимальное входное давление, МПа (кгс/см2) 1,2 (12) 1,2 (12) 1,2 (12) 1,2 (12) 1,2 (12) 1,2 (12) 1,2 (12) 1,2 (12)
Диапазон настройки выходного давления, кПа (кгс/см2) 1–60 1–60 30–600 30–600 1–60 1–60 30–600 30–600
Диаметр седла, мм 25 35 25 35 50 70 50 70
Температура окружающей среды,°С от +5 до +45
Пропускная способность при входном давлении 0,1 МПа, м3/ч, не менее 320 900 320 900 1418 2836 1418 2836
Эффективная площадь мембраны регулирующего клапана, см2 500 500 500 500 930 930 930 930
Площадь условного прохода входного фланца, см2 19,6 19,6 19,6 19,6 78,5 78,5 78,5 78,5
Габаритные размеры, мм:
строительная длина
ширина
высота

230
466
278
230
412
278
230
466
278
230
412
278
350
537
450
350
537
450
350
520
450
350
520
450
Фланцы (конструкция и размеры) по ГОСТ 12815-80 на условное давление, МПа 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6
Масса, кг, не более 39 39 36 36 95 95 90 90

Регулирующие клапаны регуляторов РДБК1 имеют фланцевый корпус вентильного типа. Седло клапана сменное. К нижней части корпуса крепится мембранный привод. В центральное гнездо тарелки упирается толкатель, а в него — шток клапана, передающий вертикальное перемещение тарелки мембраны клапану регулятора. Шток перемещается во втулках направляющей колонки корпуса, на верхнем конце штока свободно сидит клапан с резиновым уплотнителем. Сверху корпус закрыт крышкой. В верхней и нижней крышках регулирующих клапанов установлены регулируемые дроссели. Регулятор управления прямого действия создает при работе постоянный перепад давлений на регуляторе управления низкого давления, что делает работу регулятора малозависимой от колебаний входного давления.

Регулятор управления низкого давления является командным прибором. Он обеспечивает постоянное давление за регулятором посредством поддержания постоянного давления в мембранной камере регулирующего клапана. Регулируемые дроссели служат для настройки на спокойную (без автоколебаний) работу регулятора без его отключения. Регулируемый дроссель включает корпус, иглу с прорезью и пробку. Дроссель из надмембранной камеры регулирующего клапана служит для поднастройки регулятора при возникновении вибрации.

Принцип работы регулятора в исполнении РДБК1

Газ входного давления поступает к регулятору прямого действия 2, а от него — к регулятору управления низкого давления 3. От регулятора управления газа через регулируемый дроссель 5 поступает под мембрану регулирующего клапана и через второй регулируемый дроссель 4 — в надмембранное пространство регулирующего клапана. Надмембранная камера регулирующего клапана 1 и надмембранная камера регулятора управления 3 находятся под воздействием выходного давления. Надмембранная камера регулятора управления через дроссель 6 связана с газопроводом за регулятором. Благодаря непрерывному потоку газа через дроссель 5 давление перед ним, а следовательно, и в подмембранной камере регулирующего клапана всегда больше выходного давления. Перепад давлений на мембране регулирующего клапана образует подъемную силу мембраны, которая при любом установившемся режиме работы регулятора уравновешивается перепадом давления на основном клапане и весом подвижных частей.

Давление в подмембранной камере регулирующего клапана автоматически регулируется клапаном регулятора управления в зависимости от величин расхода газа и входного давления. Усилие выходного давления на мембрану регулятора управления постоянно сравнивается с заданным при настройке усилием нижней пружины. Любое отклонение выходного давления вызывает перемещение мембраны и клапана регулятора управления.

При этом меняется расход газа, а следовательно, и давление под мембраной регулирующего клапана. Таким образом, при любом отклонении выходного давления от заданного изменение давления под мембраной регулирующего клапана вызывает перемещение основного клапана в новое равновесное состояние, при котором выходное давление восстанавливается.

Регулятор давления газа РДБК1

Рис. 1. Регулятор давления газа РДБК1: 1 — регулирующий клапан; 2 — регулятор управления прямого действия; 3 — регулятор управления низкого давления; 4, 5 — регулируемые дроссели; 6 — дроссель

Регулятор в исполнении РДБК1П (см. рис. 2) работает следующим образом.

Газ входного давления поступает к регулятору управления прямого действия 2. От регулятора управления газ через регулируемый дроссель 4 поступает в подмембранную камеру, а через дроссель 3 — в надмембранную камеру регулирующего клапана. Через дроссель 5 надмембранная камера регулирующего клапана связана с газопроводом за регулятором. Давление в подмембранной камере регулирующего клапана при работе регулятора всегда будет больше выходного давления. Надмембранная камера регулирующего клапана находится под воздействием выходного давления. Благодаря наличию в обвязке регулятора управления прямого действия, поддерживающего собой постоянное давление, давление в подмембранной камере регулирующего клапана также будет постоянным.

Любые отклонения выходного давления от заданного вызывают, в свою очередь, перемещение основного клапана в новое равновесное состояние, соответствующее новым значениям входного давления и расхода. При этом восстанавливается выходное давление газа.

Регуляторы РДБК1, РДБК1П при одновременном изменении расхода газа в диапазоне 10–100 % от максимального и выходного давления на величину ±25 % изменяют выходное давление на величину не более ±10 % от настроечного выходного давления.

Регулятор давления газа РДБК1П

Рис. 2. Регулятор давления газа РДБК1П: 1 — регулирующий клапан; 2 — регулятор управления прямого действия; 3, 4 — регулируемый дроссель; 5 — дроссель
