Счетчики газа СГ16МТ-Р используются в узлах учета газа с рабочим давлением до 1,6МПа, счетчик газа СГ75МТ-Р – до 7,5 МПа. Типоразмеры СГ16МТ-65, СГ16МТ-100, СГ16МТ-250, СГ16МТ-400, СГ16МТ-650, СГ16МТ-800, СГ16МТ-1000, СГ16МТ-1600, СГ16МТ-2500, СГ16МТ-4000

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Измерение (в том числе и при коммерческих операциях) объема неагрессивного, неоднородного по химическому составу, очищенного от механических примесей и осушенного природного газа по ГОСТ 5542-87, а также воздуха, азота и других неагрессивных газов плотностью не менее 0,67 кг/м3 при плавно меняющихся его потоках.

Счетчики газа СГ16МТ-Р используются в узлах учета газа с рабочим давлением до 1,6МПа, счетчик газа СГ75МТ-Р – до 7,5 МПа.

Отличительные особенности

Длина прямых участков при слабых возмущениях: до счетчика от 2-х Ду, после счетчика – от 1Ду.
Возможность работы с электронными корректорами объема газа ЕК270, ЕК260, ТС220, ТС215.
Монтаж счетчиков возможен на горизонтальном и вертикальном (при подаче газа как сверху вниз, так и снизу вверх) участке трубопровода.
счетчики СГ75МТ-Р имеют бесфланцевое исполнение корпуса, что упрощает процесс его монтажа и демонтажа из трубопровода.
большой опыт эксплуатации.

Основные характеристики

Диапазон рабочих расходов: от 8 м³/ч до 4000 м³/ч.
Диаметр условного прохода: от Ду50 до Ду200.
Максимальное рабочее давление газа: 1,6 МПа; 7,5 МПа.
Диапазон измерений Qmin/Qmax:

1:10 – для счетчика СГ16МТ-100-Р

1:12,5 – для счетчика СГ16МТ-100-Р-1

1:20 – для счетчиков СГ16(75)МТ-250…4000-Р-2

1:25 – для счетчиков СГ16МТ-250…650-Р-3

1:30 – для счетчиков СГ16МТ-800…4000-Р-3

Диапазон температуры:

окружающей среды от -40 °С до +70 °С;

измеряемой среды от -20 °С до +50 °С.

Пределы допускаемой относительной погрешности

– в диапазоне расходов от Qt до Qmax; ± 1%;
– в диапазоне расходов от Qmin до Qt; ± 2%,
где Qt- точка перехода (расход, при котором погрешность меняется от одного значения к другому):

- счетчики СГ16МТ-100-Р (-Р-1): 0,2Qmax;

- счетчики СГ16(75)МТ-250…4000-Р-2: 0,1Qmax;

- счетчики СГ16МТ-250…4000-Р-3: 0,05Qmax;

Межповерочный интервал: 5 лет.

Купить Счетчики газа СГ в Челябинске

Компания более десяти лет занимается поставками промышленного оборудования для различных отраслей. Счетчики газа СГ, представленные в каталоге, отличающаяся стабильностью рабочих характеристик и длительным сроком службы. Мы организуем доставку в Челябинск с учетом специфики груза: крупногабаритные единицы отправляются специализированным транспортом.

Для расчета стоимости оборудования свяжитесь с коммерческим отделом. Телефонная консультация позволит быстро уточнить наличие и ориентировочные сроки. Если требуется детальная спецификация, удобнее заполнить форму на сайте – специалист подготовит развернутое коммерческое предложение с разбивкой по позициям.

Технические специалисты компании готовы проконсультировать по вопросам подбора оборудования под конкретные задачи. Можно уточнить допустимые нагрузки, режимы работы и необходимость периодического обслуживания. Доставка в Челябинск выполняется после подписания договора и поступления средств на расчетный счет. Ответственность за сохранность груза несет компания до момента передачи перевозчику.

В цилиндрическом корпусе счетчика последовательно по потоку расположены струевыпрямитель, турбинка и преобразователь. В преобразователе на шарикоподшипниках установлен вал, выполненный заодно с червяком. Последний кинематически связан с зубчатым колесом, которое далее связано с нижним поводком магнитной муфты. Через магнитную муфту передается вращение на оцифрованные ролики счетного механизма посредством верхнего поводка магнитной муфты и механического редуктора.

Снаружи на корпусе счетчика установлен масляный насос с маслопроводом для подачи смазки к подшипникам турбинки при периодическом обслуживании счетчика в эксплуатации.

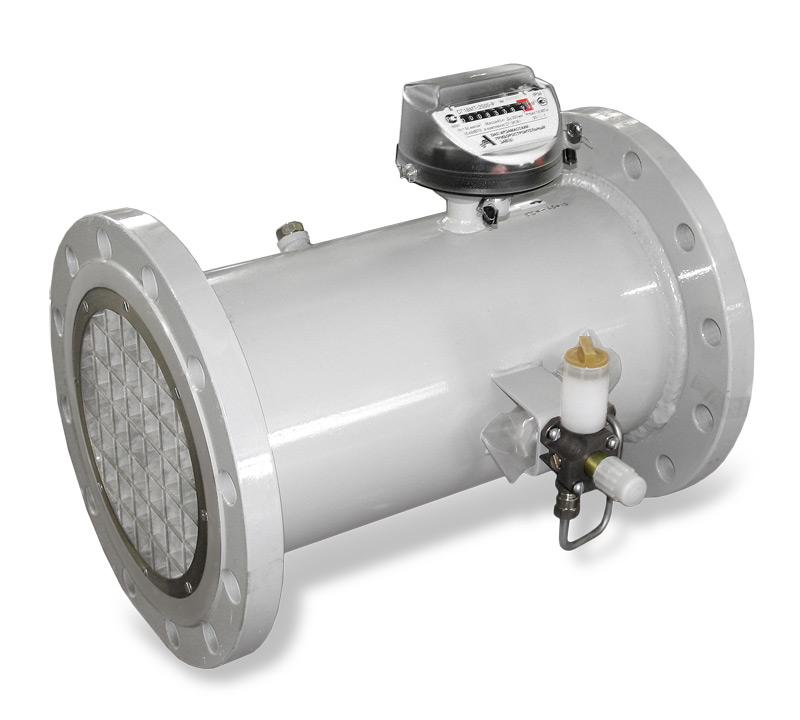

Счетчики газа СГ16МТ-250…4000-Р имеют фланцевое исполнение корпуса. Счетчики газа СГ16МТ-100-Р и СГ75МТ-Р имеют бесфланцевое исполнение корпуса.

Принцип работы

Принцип действия счетчика основан на использовании энергии потока газа для вращения чувствительного элемента счетчика - турбинки. При взаимодействии потока газа с турбинкой, последняя вращается со скоростью, пропорциональной скорости (т.е. объемному расходу) измеряемого газа.

Число оборотов турбинки с помощью механического редуктора и магнитной муфты суммируется на интегрирующем устройстве (счетном механизме), показывающем объем газа, прошедший через счетчик за время измерения, при рабочих условиях.

Дополнительное оборудование:

По согласованию с Заказчиком возможна поставка оборудования:

Корректор объема газа ЕК270
Корректор объема газа ТС220 (для исполнений СГ16МТ-Р);
Фильтра газа ФГ16, устанавливаемого перед счетчиком;
Комплекта прямых участков КПУ для установки счетчиков газа (исполнений СГ16МТ-Р согласно требованиям эксплуатационной документации на счетчик и требованиям ГОСТ Р 8.740 -2011. На КПУ предусмотрены места отбора давления, в том числе для контроля перепада давления;
